为适应广大用户的需要,特别推出专用台灯触摸控制IC,XDT8001,  其规格如下:

1. 概述

XDT8001 是一款 SOP8 封装的多功能的 LED 灯光调控的电容式触摸芯片。可以方便的选择触摸通道及模式。具有以下功能特点及优势:

  • 一个芯片中有 4 种不同的工作模式或功能应用不同的场景,选择多样。
  • 可在有介质(如塑料、玻璃等)隔离保护的情况下实现触摸功能,安全性高。
  • 应用电压范围宽,可在 2.0V-5.5V 之间任意选择。
  • 应用电路简单,外围器件少,加工方便,成本低。
  • 抗干扰特性好,芯片级ESD达±4KV,可各角度全方位的抗手机干扰,抗电机杂波干扰。

2. 功能描述

初次上电前 NC脚位必需悬空,XDT8001 共有 4 种功能可选,由 OP1/OP2 管脚上电前的连接状态决定。具体如下:

  • 功能 1:OP1&OP2 全部接地,可做 LED 三段触控调光(低->中->高->灭)循环;
  • 功能 2:OP1 悬空,OP2 接地,可做 LED 三段触控调光(高->中->低->灭) 循环;
  • 功能 3:OP1 接地,OP2 悬空,可做带亮度记忆不带亮度缓冲的 LED 触摸无级调光;
  • 功能 4:OP1&OP2 全部悬空,可做不带亮度记忆不带亮度缓冲的 LED 触摸无级调光.

以下作详细的功能说明:

  • LED 三段触控调光(低->中->高->灭)循环

初始上电时,SO 输出全低电平,LED 灯不亮。

第一次触摸,灯光为低档亮度;第二次触摸,灯光为中档亮度;第三次触摸,灯光为高档亮度;第四次触摸,灯灭。多次按键,

依次循环。低中高三档亮度对应的输出 PWM 信号 占空比分别为 10%、40%、100%。

  • LED 三段触控调光(高->中->低->灭)循环

初始上电时,SO 输出全低电平,LED 灯不亮。

第一次触摸,灯光为高档亮度;第二次触摸,灯光为中档亮度;第三次触 摸,灯光为低档亮度;第四次触摸,灯灭。多次按键,

依次循环。高中低 三档亮度对应的输出 PWM 信号 占空比分别为 100%、40%、10%。

  • 带亮度记忆不带亮度缓冲的 LED 触摸无极调光

带亮度记忆不带亮度缓冲的LED 触摸无极调光功能是在不带亮度记忆不带亮度缓冲的 LED 触摸无极调光功能(参见功能 4)的

基础上增加了记忆功能。即在电源不断电情况下,每次短按关灯时的亮度会被记忆保存,下次触摸开灯时会以此亮度为初始亮度。

开灯后第一次长触摸调光的方向由之前记忆的亮度决定,若记忆值亮度高于 50%,则向下调光;反之,则向上调光。初始上电或

断电后重新上电,第一次开灯的初始亮度固定为 100% 最高亮度,第一次调光的方向固定为向下调光。

  • 不带亮度记忆不带亮度缓冲的 LED 触摸无极调光初始上电时,SO 输出全低电平,LED 灯不亮。

短按触摸(触摸时间小于 550ms),可做灯光开关亮灭控制。一次短按触摸,灯全亮;再一次短按触摸,灯全灭。多次短按触摸,依次循环。

长按触摸(触摸时间大于 550ms),可实现灯光无极亮度调节。一次长按触摸,灯光亮度逐渐降低,松开时停在当前亮度,若长按时间超过

3 秒钟, 则灯光亮度达到最低后不再变化;再一次长触摸,灯光亮度逐渐升高,松开后停在当前亮度,若长按时间超过 3 秒钟,则灯光亮度

达到最高后不再变化。最低亮度和最高亮度对应的 PWM 信号占空比分别为 2%和 100%。当然,灯不亮的情况下,长按触摸也可以开灯,此

时长触摸开始后 LED 首先以最高亮度亮灯,然后向下无级调光。

短触摸和长触摸可以在任意时刻随意使用,相互之间功能不受影响.

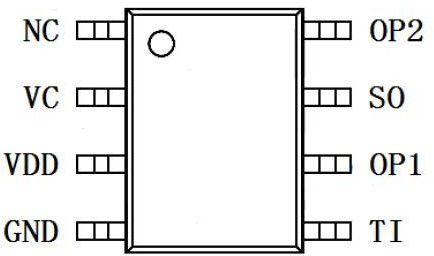

3. 封装及引脚说明,SOP8

管脚序号

管脚名称

输入/输出

功能说明

1

NC

悬空

悬空

2

VC

输入

参考电容接入脚

3

VDD

电源

电源正极

4

GND

电源

电源负极

5

TI

输入

触摸输入脚

6

OP1

输入

选项输入脚 1

7

SO

输出

灯光控制脚

8

OP2

输入

选项输入脚 2

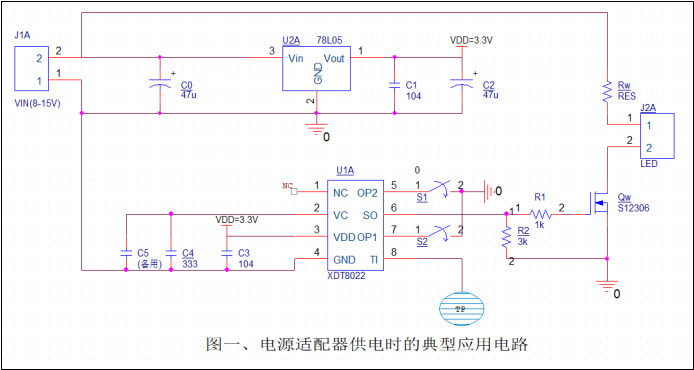

3. 应用电路图

注:当介质材料及厚度等差异较大时,可通过调整 VC 与 GND 之间的 C4 电容来调节触摸灵敏度。建议取值范围 10nF-80nF

之间,典型值 33nF(333),在此范围内,电容值越大,灵敏度越高,电容值越小,灵敏度越低。

4. 电气特牲

参数

典型值/范围值

单位

工作电压

2.0V ~ 5.5V

V

工作电流

0.32

(CS=33nF,VDD=4V)

mA

待机电流

4.5

(CS=33nF,VDD=4V)

uA

输入高电平

0.8VDD

V

输入低电平

0.1VDD

V

输出 PWM 频率

20

KHz

芯片级 ESD 等级

4

KV

工作温度

-20 ~ 70

°C

储存温度

-50 ~ 125

°C

需要具体规格书等,欢迎QQ或者微信联系,也欢迎申请样品测试验证。
